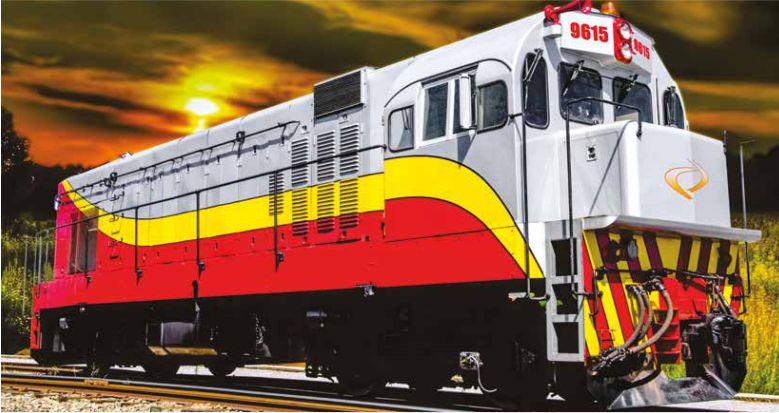

Locomotiva G12 Modernizada/Microprocessada

Informações Técnicas

Potência Bruta: 1650 HP

Potência Disp. p/ tração: 1500 HP

Peso Total (abastecida): 80.000 kg

Peso por Eixo (abastecida): 20.000 kg

Esforço de Tração Máx: 20.500 kgf

Velocidade Máxima: 100 km/h

Tipo de Equip. de Freio: 26 LA / 6 SL-M / 26L

Raio Mínimo de Inscrição: 58,82 m

Cap. Tanque de Combustível: 4.000 l

Cap. Óleo Lubrificante (cárter): 625 l

Freio Dinâmico: Opcional

Comprimento entre Engates: 14.376 mm

Largura: 2.819 mm

Altura: 4.000 mm

Bitola: 1,00 m  / 1,60 m

Controle de Tração: Relé ws / microprocessador eletrônico

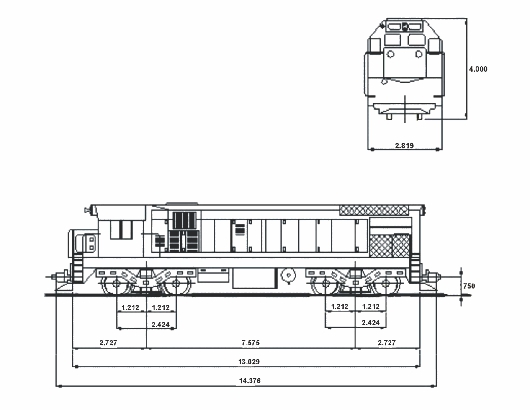

Desenho Técnico

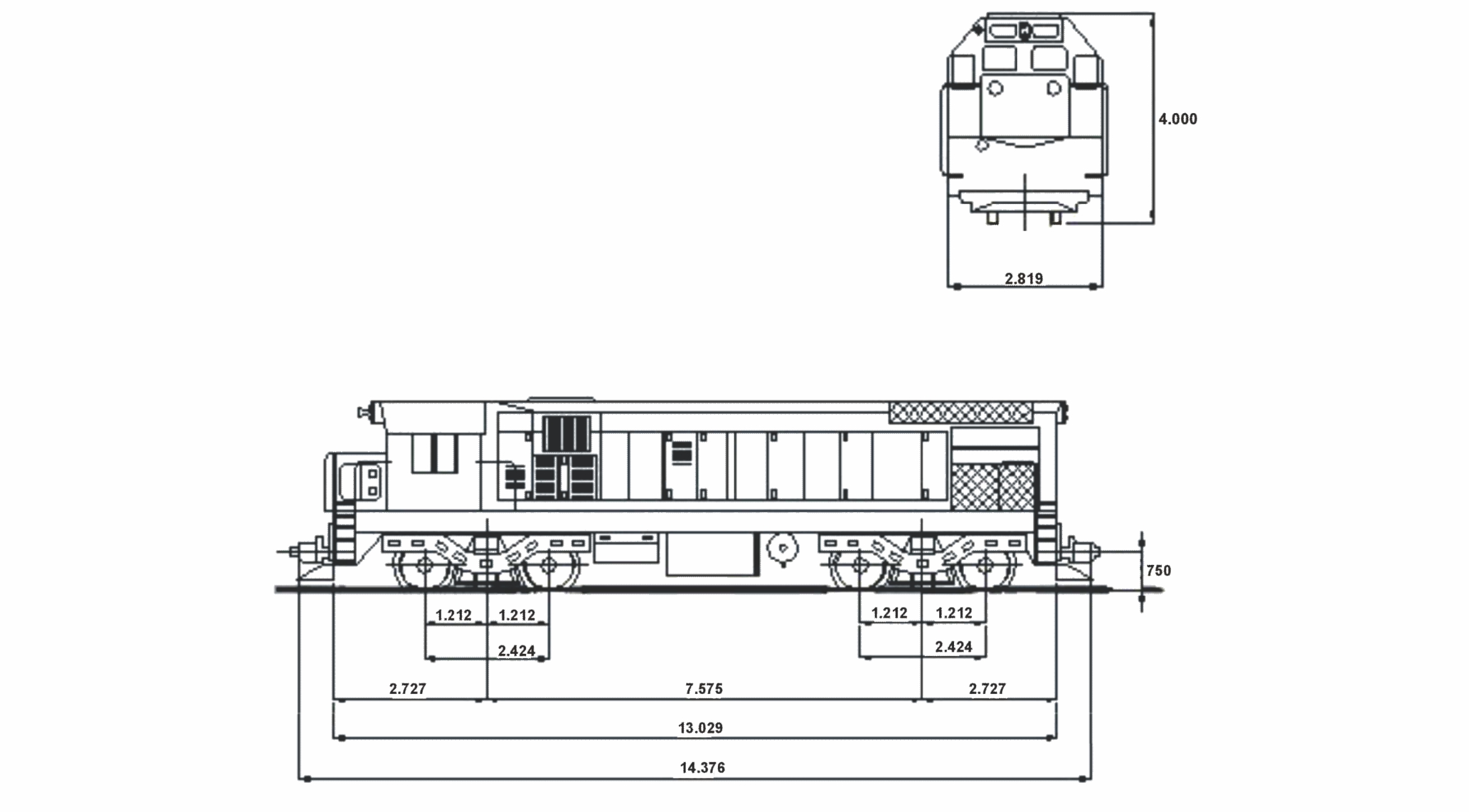

Desenho Técnico

Informações Adicionais

Bateria

Tipo: Chumbo-ácida

Tensão: 64V

Capacidade: 135 Ah



Motor Diesel

Modelo: 645-E

N° de Cilindros: 12

Disposição dos Cilindros: 45° "V"

Princípio de Funcionamento: 2 tempos

Lavagem: Sopradores

Refrigeração: Àgua



Truque

Classes dos Truques: B-B

Relação de Engrenagens: 63-14

Manga dos Eixos: 5.1/2"x10"

                                   6.1/2"x12"

Tipo de Mancais: Caixa "HYATT" / RBU

Tipo de Rodas Motoras: A-40 / CE40



Compressor

Modelo: WXOV / WBO

Sistema de Refrigaração: Ar / Água



MT

Modelo: D-29 / D-31

Tipo: C.C.

Intensidade Máxima: 450 / 520 A

Quantidade por Locomotiva: 04



GP

Modelo do Gerador Principal: D-12 F / D-22 F

Tensão Nominal (cc): 600V

Intensidade Máxima: 1400 - 1600 A

                                      1600 - 2000 A



GA

Potência: 10 / 18 kW
